线序测量，就是检测网线、通信线缆、线束内部每根芯线的排列顺序、连通性、短路、断路、交叉、反接、串扰，广泛用于综合布线、工业控制线、汽车线束、机房网络施工，核心价值分工程、质量、运维、安全四大维度：
一、保障信号正常传输，避免通信故障
1. 网线（双绞线）核心作用 双绞线依靠差分抵消干扰，只有严格遵循 568A/568B 标准线序，两根成对缠绕的线才能匹配阻抗，抑制电磁串扰。
· 线序错乱：收发线对错位，差分抵消失效，出现丢包、网速暴跌、延迟高、频繁断网；
· 线对分离（跨线）：千兆 / 万兆网络直接无法协商速率，只能跑百兆甚至不通；
· 芯线短路 / 断路：直接无网络、端口灯不亮。
2. 工业控制线、屏蔽线缆 PLC、伺服、传感器通讯线有固定收发、电源线序，线序错误会导致设备无通讯、报警、数据乱码。
二、快速定位线路故障，降低排查成本
不用逐段拆线试接，线序测试仪可直接显示故障类型：断路、短路、反线、交叉、错序、开路。
· 施工阶段：完工即测，当场返工，不用后期吊顶 / 墙面拆开检修；
· 运维阶段：机房、车间线路故障，几分钟区分是水晶头压接问题、中间断线还是模块接线错误，大幅缩短停机时间。
三、统一施工标准，保证布线兼容性与规范性
综合布线有强制标准（T568A/T568B），统一线序是设备互通的基础：
1. 不同施工人员、不同楼栋、机房线路线序一致，后期扩容、更换跳线、机柜迁移不用重新适配；
2. 区分直通线、交叉线：交换机、电脑之间直通线，两台电脑直连用交叉线，线序测量可验证线缆用途是否做对；
3. 工程验收必备：弱电、智能化项目验收，线序导通测试是必检项，无合格测试记录无法竣工验收。
四、减少干扰，提升传输稳定性与传输距离
网线八根芯线分为四组差分线对，线序混乱会破坏双绞线绞距带来的抗干扰能力：
· 周边变频器、强电电缆产生电磁干扰时，错序线缆极易出现数据失真；
· 标准线序能保证额定传输距离，错序会大幅缩短有效传输长度，远距离点位频繁掉线。
五、线束安全与设备保护（汽车 / 控制柜线束）
1. 电源线、信号线混束时，线序错误可能造成正负极短接，烧毁交换机、传感器、控制器主板；
2. 屏蔽地线线序异常会导致屏蔽层失效，静电、浪涌无法释放，长期损坏精密电子元件；
3. 汽车线束线序错乱会出现灯光、传感器、中控失灵，严重时短路起火。
简单总结
线序测量本质是验证线缆接线工艺是否合规、通路是否完好、信号传输条件是否达标，前期一次检测，避免后期网络卡顿、设备损坏、大面积停工、工程验收不通过等一系列损失，是弱电布线、线束加工必不可少的质检工序。
模板设置【线序检测】

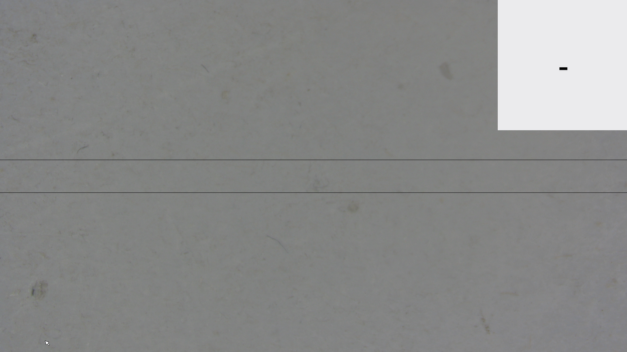

相机上电初始界面如下：
1 打开模板设置
用户在空白处鼠标右键唤出UI菜单界面，在【辅助工具】中找到【模板设置】按钮。

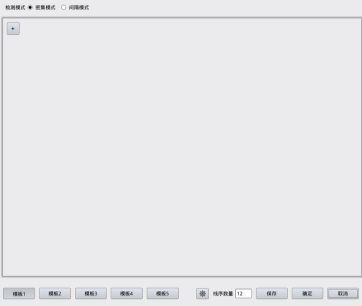

2 检测模式
提供密集模式和间隔模式可供选择。使用场景区别大致如下：

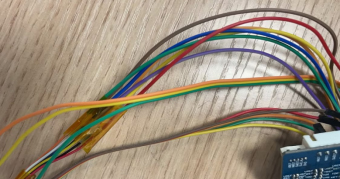

密集模式 |

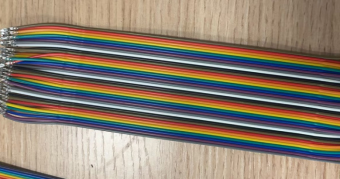

间隔模式 |
3 线序检测画面

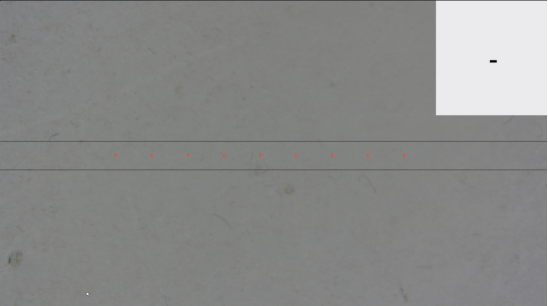

1.初始设置完成后画面如下，设置菜单页面可点击底部箭头
按钮进行隐藏：

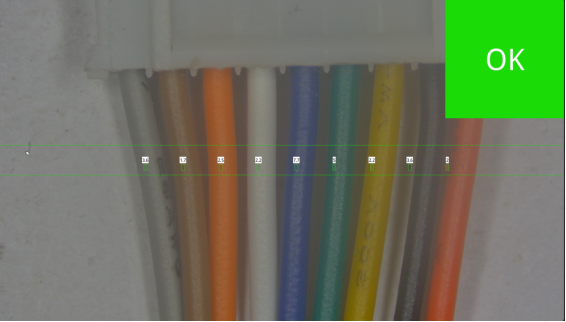

2.放入待测线缆，界面如下（线缆上方数值为偏差值，右上角为判定结果）：

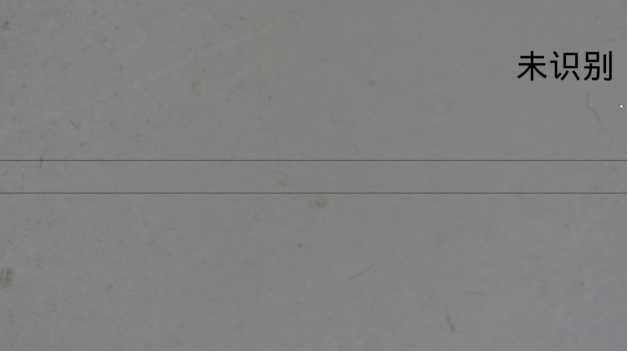

3. 当未检测到线缆时，右上角会显示“未识别”字样，如下图：

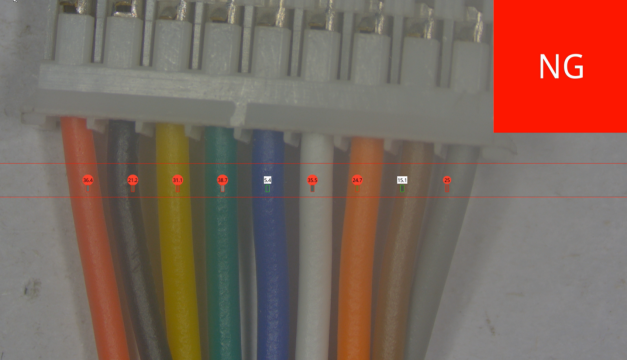

3. 当检测到线序偏差值超过设定数值后，右上角判定结果会显示“NG”，如下：
用户在线序方案调试时，可再次进入模板设置模板。以实际检测需要进行调整偏差值，保证实际检测结果与相机判定结果一致。
