塞尺测量软件，是将光栅位移传感器的数值与软件相结合，采集出塞尺的厚薄尺寸，根据检定规程，程式化的将测量数据进行输出，自动生成测量数据，完成测量任务。
目前，常规的计量室或者品质检测部门都有数字式立式光学计，数字式测长仪，高精度传感器等采集工具，他们都是配合专业的软件完成既定测量任务；塞尺由于价格便宜，检定费用较低，很少有单位愿意单独购买塞尺检定仪；我们通过长时间的研究发现，光栅数据可以通过专用的控制器进行采集，我们根据这款通用的控制器，编写了定制版的塞尺测量软件，这样就可以对客户现有的测量仪器加装软件，达到专业塞尺检定仪的测量目的。
本软件提供了用户简易操作界面，帮助用户完成塞尺的厚度偏差及弯曲度的检测，测量程序初始化设定以及执行检测程序。
目前，常规的光栅测长仪JD25C，JD5C,JD18C，JD36H等机型都可以安装我们的软件，费用较低，6000元含上门技术服务，是一种经济实惠的专业解决方案。

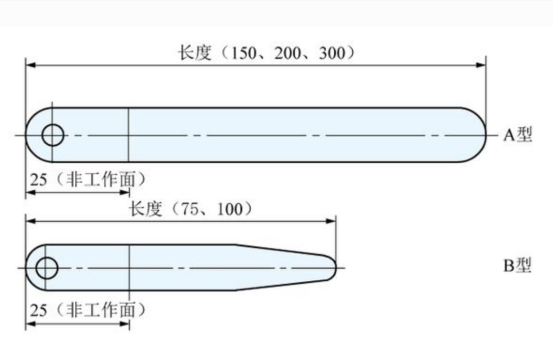

一、按国标单片形状（A/B 型，最基础分类）
1. A 型（平头直片） 尺片头部平直，长度 150/200/300mm，适合开阔、深直缝隙，模具、机床装配通用。
2. B 型（尖头锥形） 前端收窄尖状，长度 75/100mm，适合狭小、窄缝，汽车气门、火花塞间隙测量。
一、仪器功能介绍：
塞尺检定仪由精密光栅传感器、数据采集器及计算机系统四三份组成，可实现塞尺的数字化智能检定功能。
软件采用QT 、C++语言编制，在中文Windows的环境下运行，同时具有动画模显和动态数显功能。在软件的控制下，计算机自动提示人员每步应有的操作。精密光栅传感器可以直接把对塞尺采样的数据存储在计算机内。测量结果能自动导出原始记录及证书内页，实行无纸化操作。不需要人员读、写、计算数据，彻底杜绝了人员疏忽造成错误的机会。
塞尺测量仪具有以下优点：
1.自动完成线纹测量：系统自动向导协助完成测量，减轻了检测人员的劳动强度的同时也避免人工操作引入的误差。最大限度的减少人工干预程度。
2.自动计算，自动处理数据，自动生成报表：测量软件可自动保存数据、自动计算检定结果并根据规程判定检定结论，可自动生成报表，供客户预览和打印，且包含检定记录和检定证书两种形式。
3.精度高：仪器采用精密光栅测长原理，能够达到更高的测量精度。
二、技术指标：
1、测量范围：0-10mm；
2、分辨率0.1μm,测量精度：±0.5μm；
3、Φ12mm大平面测帽为基准零位，SR20球面测帽点接触测量；
4、仪器的恒定测力：2N±0.2
5、仪器的外形尺寸（mm） 500×300×400mm
6、仪器重量（KG） 45kg
7、参考检定温度：20℃±2℃，湿度:(65+5)%
8、储存温度20℃±10℃,湿度:(70+10)%
三、仪器配置
序号 | 内容描述 | 数量 |
1 | 主机由触摸屏一体机和传感器组合 | 1台 |
2 | 软件系统：Saikasi Gage塞尺测量软件V2.0 | 1个 |
3 | 触摸屏一体机电脑： Intel 双核 i3/4G内存/64G硬盘/集成显卡/Windows 7中文版 | 1套 |
4 | Saikasi 0-10mm 精密光栅传感器 | 1套 |
5 | 电控智能测量系统 GE10 | 1台 |
6 | 平面测帽φ14 | |
7 | 球形测帽SR20 | |
8 | 出厂报告及说明书 | 1套 |
四、软件说明：
塞尺检定仪软件提供了用户简易操作界面，帮助用户完成塞尺的厚度偏差及弯曲度的检测，测量程序初始化设定以及执行检测程序。运用海德汉长度光栅技术、结构简单，检测结果准确可靠，软件有报表功能，可实现用户检测数据保存需求。

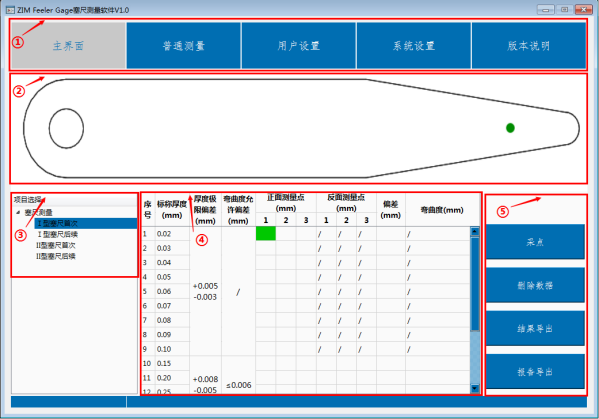

①菜单窗口;②测量示意图窗口;③树型窗口;④数据窗口;⑤工具窗口
软件主要由塞尺测量模块、普通界面功能模块、用户设置功能模块、系统设置功能模块及版本说明功能模块等构成。
软件正常开启后，初始界面为主界面模块，测量示意图窗口显示的是I型塞尺首次测量的示意图，用户可以根据需要选择在树型窗口中选择不同测量类型，在数据窗口中，根据系统内置程序数据关联变化相应的检定模板。软件系统自动引导操作人员按规程的要求采集一个测量数据，数据将会自动记录在表格中，并自动切换至下一测量点，等待测量数据记录。

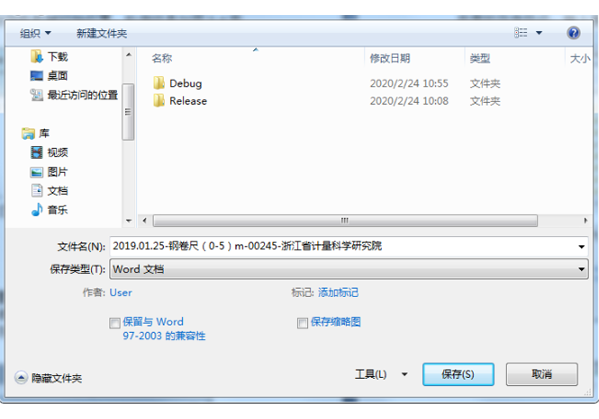

测量结束后，计量人员需对当前的检定结果保存电子数据，点击保存图标按钮，就会弹处Window的标准文件保存对话框。通过改变路径等操作，选择文件所需的存盘路径，输入要保存的文件名，然后按保存按钮。

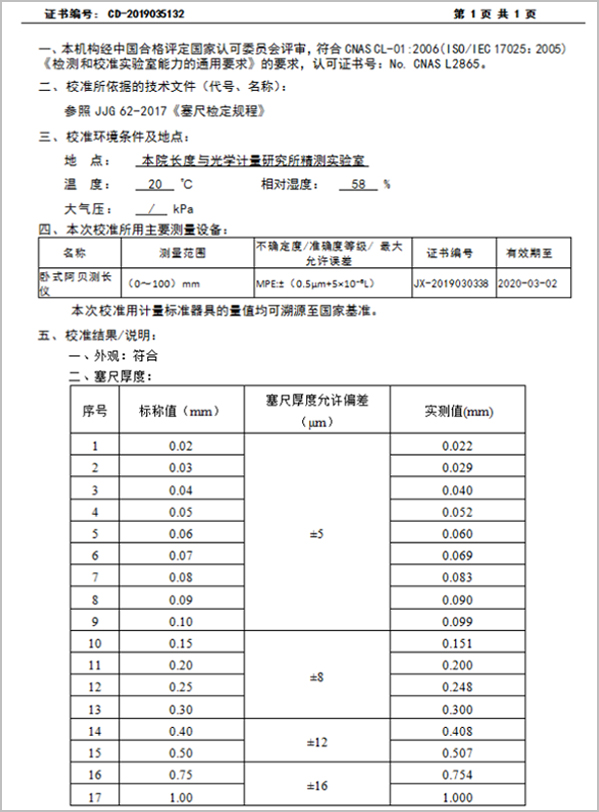

点击报告导出图标按钮，软件能自动生成电子证书（如下图）。
