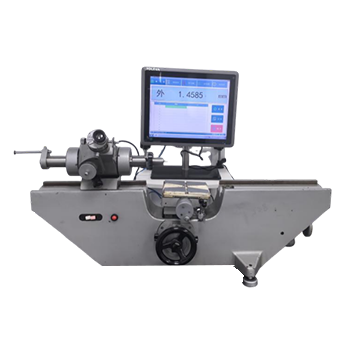

卧式测长仪

卧式万能测长仪JD5-B,是在老式JD5D 基础上，通过改装金属光栅作为读数系统，通过数据转换器在电脑上显示，并由电脑进行数据处理，显示分度值：0.1um。配备一维计算机辅助软件，可以提高仪器测量精度和测量效率。

一、具体配置方案如下：

1、测长仪JD5基座改装（包括头尾架和尾管）——1套

2、RSF进口金属光栅尺 120mm（仪器内部）——1根

3、RSF进口0.1微米读数头（仪器内部）—— 1套

4、数据转换盒卡 ——1个

5、专用一维计算机辅助测试软件  —— 1套

6、配置一体机电脑 —— 1台

7、安装调试费（含差旅费））

8、现场技术培训

二、仪器再造后的技术参数如下：

1、仪器用途：万能测长仪是一种精密机械、光学系统和电气部分相结合起来的长度计量仪器。

使用范围如下：外尺寸：平行平面被测件的测量，如量块；球形平面被测件的测量，如钢球。柱形平面被测件的测量，如圆柱体直径。内尺寸：平行平面被测件的测量，如卡板；孔径的测量，如环规。

2、测量范围：

直接测量（mm）：0-100；比较测量（mm）；0-500（外尺寸）

内尺寸：使用大小测钩深度从4-50 mm时， 10-200 mm

外螺纹中径测量时：0-180 mm

内螺纹中径测量深度为10-50 mm时：14-2×（70-臂厚）mm

3、最小分划值（mm）：0.0001mm

4、测量力：一般情况时  2.5N

5、直接测量时，仪器的准确度 : L为被测件长度，单位：mm

外尺寸测量时：＜（1+L/200）μm；内尺寸测量时：＜（1.5+L/200）μm

按同类产品的测长仪（校准规范）《JJF1189-2008》内所规定要求进行验收。

6、万能工作台：

（1）测微鼓分度值：0.01mm；（2） 横向行程:25mm

（3）垂向行程：100mm；  （4）荷重：10kg

7、螺帽内径配合尺寸：φ6H7，测量杆与测帽内径配合的外径尺寸：φ6g6

8、仪器外形尺寸：长×宽×高：950×390×490mm

9、仪器重量：65kg

三、软件功能：

本软件运行在Window7或Win10环境下运行，其主要功能包括：辅助操作和数据处理这二部分，应用该一维测试软件可以提高测量精度和测量效率，具体功能介绍如下：

1、测量功能：外尺寸绝对测量和相对测量：内尺寸、孔、外螺纹和内螺纹的测量；内、外尺寸准确度检定；

2、数据显示：光栅数据大字符显示，数据公英制转换；

3、误差修正：光栅示值修正、温度修正；
4、输出功能：可输出至EXCEL 进行数据处理；
5、数据处理：数据的保存、打开、删除，可通过人工输入长度值。

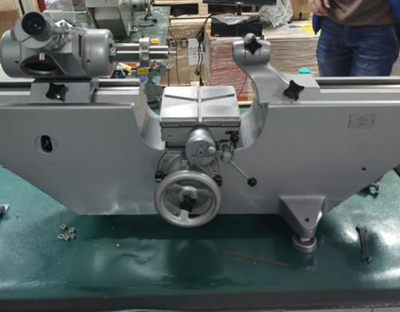

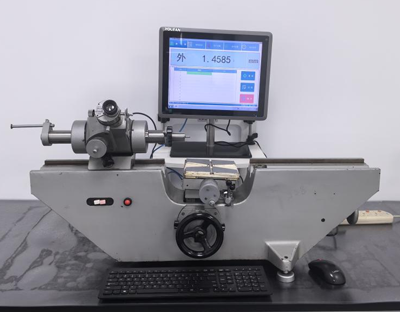

四、仪器图片：
