数据处理卧式测长仪

一、仪器特点：

1、基座选用优质铸铁，经长期自然时效处理，刚性强，稳定性好；

2、测量主轴采用优化方形设计，确保测量时运动性能的稳定性；

3、采用了进口光栅测量系统，精度高，稳定可靠；

4、利用阿贝比较原理和采用了高精度的光栅测量系统，具有较高的测量精度；

5、具有顶针架、测钩、测帽等多种功能强大的附件配置，能满足各种测量要求。

6、工作台可多方向运动、旋转和偏摆，可方便不同形状零件的检测；
7、光栅照明系统采用低电压、小电流、体积小、寿命长的红外发光器件做光源；

二、仪器用途：

高精度数据处理万能测长仪是一种精密机械、光学系统和电气部分相结合起来的长度计量仪器。本仪器除可用于对零件外形尺寸进行直接测量和比较测量之外，还可以使用仪器所附有的专用设备进行各种特殊测量工作。

其主要测量对象包括：

光滑圆柱形零件（轴、孔、塞规、环规等）

内螺纹、外螺纹、螺纹塞规、螺纹环规的中径。

带平行平面的零件（卡规、量棒、较低等级的量块）

三、仪器规格参数：

1、测量范围（mm）：

外尺寸：绝对测量 0～100mm / 相对测量 0～770mm

内尺寸：使用小测钩（最大伸入深度12，最大臂厚50）时，10～480mm / 使用大测钩（最大伸入深度50，最大臂厚85）时，30～450mm

使用电测测钩：1～60mm

使用万能测钩：14～112mm

内螺纹中径测量：

使用大测钩时（螺纹小径13～30㎜）

使用大测钩时（螺纹小径31～（70—臂厚）×2）

螺距：0.5～6mm

外螺纹中径测量：最大200mm , 螺距1～6mm

2、测量力(N)：0、1.5、2.5

3、数字显示当量：0.0001mm

4、仪器示值变动性：外尺寸测量时,2σ≤0.3μm / 内尺寸测量时, 2σ≤0.5μm

5、仪器准确度：外尺寸绝对测量时,仪器准确度为：0.2μm / 内尺寸测量时,仪器准确度为：0.6μm

6、万能工作台：

安装面积：160×<160mm>2

高度调节范围（mm）：0～100mm

横向行程： 25 mm

绕Y轴倾斜：±3°

工作台转动：±4°

允许荷重：10Kg

7、测帽内径配合尺寸：φ6H7

8、测帽杆与测帽内径配合的外径尺寸：φ<6g>6

9、仪器外形尺寸（mm）：长×宽×高=1060×390×450mm

10、仪器重量：主机：170Kg

11、仪器使用环境：室温20℃±0.5℃，相对湿度不应超过60%

四．主要附件测量用途：

1、万能测沟及附件：可用于外径千分尺的测量

（1）4mm球型测头

（2）12mm球型测头

（3）100mm球型测头

2、倾斜固定支架：用于外径千分尺的测量

3、顶针架：用于支撑有中心孔的被测零件；
4、弹性测沟：用于内尺寸的测量；
5、双V型支架：用于测量棒和内径千分尺的测量；
6、单V型支架：用于测量棒和内径千分尺的测量；

7、测帽：用于测量被测件的外尺寸；

8、浮动工作台：用于球体、螺纹和环规的测量时使用；

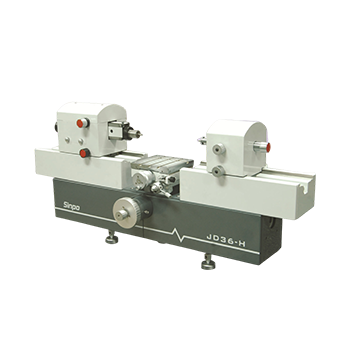

五．仪器图片：

产品照片仅供参考；本公司保留对产品进行改进提高的权利， 届时恕不另行通知客户；本产品配置以装箱清单为准。
