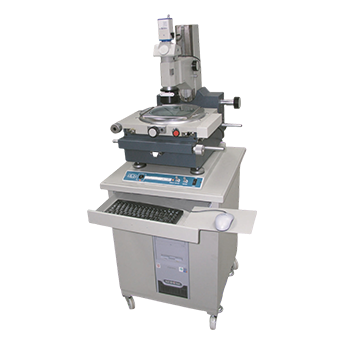

大型工具显微镜

一．产品特点：

1、采用数码图象技术,自动识别轮廓边界，减少人为误差，提高操作效率。

2、采用光电数显技术，精密光栅尺测量，测量长度以数字显示，直观，方便。

3、主显微镜可左右偏摆，适用于螺旋状零件的测量。

4、透射、反射照明均采用LED冷光源，发热量小，寿命长。

5、以红色激光点打在工件表面，实现快速找像。

6、带有顶针架、V型支架、光学定位器等多种附件，使用范围广。

7、配有功能强大的影像软件，完成复杂的测量工作，数据能与CAD通讯。


二、产品用途：

图像处理大型工具显微镜JX14C是机器制造工厂、科学研究机关及高等院校的计量部门或车间检查站广泛使用的一种多用途计量仪器，该仪器采用光栅尺作为长度测量传感器。长度值采用数字显示，具有较高的测量精度和操作效率。

仪器的用途十分广泛，其典型测量对象有：

1、测量各种成型零件如样板、样板车刀、冲模和凸轮的形状。

2、测量外螺纹（螺纹塞规、丝杠和蜗杆等）的中径、大径、小径、螺距、牙型半角。

3、测量齿轮滚刀的导程、齿形和牙型角。

4、测量钻模或孔板上孔的位置度，键槽的对称度等形位误差;

5、仪器带有光学定位器、顶针架、双象目镜、轮廓目镜等多种附件。可使您得心应手地完成各种复杂的测量工作。

三、规格参数：

1、坐标测量行程（mm）X向：150    Y向：75 / X、Y坐标测量分辨率：0.001mm

2、X、Y坐标示值准确度：（2+L/50）μm  其中L—被测长度，单位为mm

3、显微镜立柱倾斜范围：±12° / 显微镜立柱倾斜分度值：30′

4、圆工作台直径（mm）：φ190（玻璃）、φ280（金属）/ 圆工作台角度分度值：3′ / 工作台承重：20kg

5、显微镜悬臂伸出长度（mm）:180

6、顶针架夹持直径和长度：φ70mm  长190mm

7、物镜放大率、 工作距离及视场直径：

8、光学定位器：

最小探测孔径 :  φ5mm

最大探测深度 : 15mm

测量力 : 0.1N

定位稳定性 : 0.001mm

测头直径的检定极限误差 : 0.0005mm

9、仪器主机外形尺寸(mm) : 长×宽×高=720×460×600

10、仪器总重 : 100KG

11.、图像处理软件功能：
1、采集工具：采集坐标点、线、圆、圆弧、两点计算间距及中点、两圆计算圆心、两直线计算夹角。
2、采点方式：框选自动采点，拉框自动采集直线、圆、圆弧，人工瞄准采点，十线中心自动识别采点，十字线旋转采点。
3、构造功能： 两直线构造中线、两点构造直线、三点构造圆和圆弧。
4、组合功能：计算螺纹中经、半角、螺距，两点计算点间距和中点坐标，点和线计算点到直线距，两圆计算交点坐标，两直线计夹角等。
5、形位公差：直线度、圆度、弧度、同轴度、对称度、平行度。
6、坐标变换： 直角坐标系、极坐标系、坐标平移和摆正。
