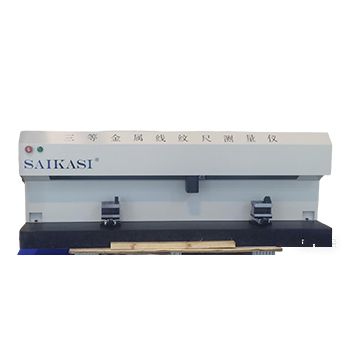

全自动三等金属线纹尺检定仪

仪器用途说明

全自动三等金属线纹尺测量仪采用大理石平台为基座，铝合金框架结构为支撑，通过高精度的运动控制系统及精确的机器视觉技术，实现线纹刻度参数的全自动精确测量，解决大量程钢卷尺，钢直尺，三等金属线纹尺，木质线纹尺等测量效率低、工作量大和刻度识别精度低的问题。

全自动三等金属线纹尺测量仪为自动化测量，操作者只需装好被测尺，在检定软件上选择被测尺的型号规格和被检点信息等参数后，点击【开始检定】按钮，检定系统立即开始检定，系统支持自动检定以及手工检定模式，对采集到的数据根据检定规程进行合格判定。整个测量过程快速准确，大大降低了操作者的劳动强度，检定结束后可生成和打印检定报表。

测量第一段 0-5 米时，仪器通过手动将钢卷尺拉开后固定在平台夹具后（检定零位），通过由固定在平台上方的多个检定点位置处的相机采集信息，由计算机根据标定参数信息与实际拍摄刻度信息综合计算待检定线纹信息，由计算机将数据进行分析、计算获得被检尺的各参数。第一段检定结束 后，根据操作提示，人工将被检尺尺头安装到自动卷尺机构中，从第二段开始，完全实现全自动检测， 即实现 5~100 米钢卷尺带的全示值误差的自动化测量。

仪器测量原理符合 JJG4-2015《钢卷尺》检定规程和相关产品标准，系统软件为简体中文操作系统，操作方便。可检类型：摇卷架式钢卷尺、量油尺、摇卷盒式钢卷尺、摇卷架式纤维卷尺等。仪器同时满足弧面尺的检定需求。

全自动检定仪产品由高稳定性大理石平台、标准钢卷尺、高清工业数码摄像机、线纹尺压紧装置、卷尺自动收放装置、砝码控制装置和联机电脑组成。已全程标定的图像系统读取线纹图象，经计算机实时图像处理，识别线纹物理坐标位置，经与标准钢卷尺线纹进行比对，计算误差，按照规程规定的计算方法，做出判定结论，并将检定数据生成检定记录，保存到数据库中供客户进行预览和打印。从而实现钢卷尺自动化检定

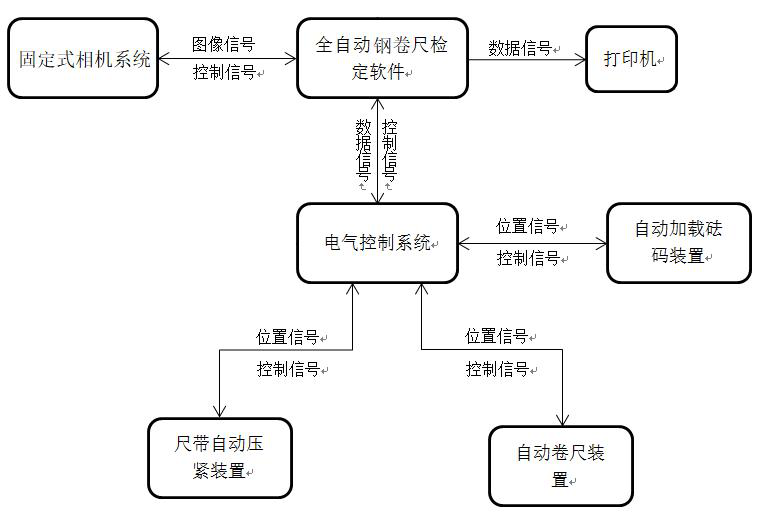

下面是系统检定原理图：

计算机在用户点击【开始检定】后，会根据用户自定义的检定位置信息，以固定检定点摄像机的

零位为基准。固定检定点摄像机自动拍摄线纹图片，自动分析出线纹信息，包括线纹宽度、线纹和端边距离等。所有的待测线纹检定完成后，由计算机根据规程判定被检钢卷尺是否合格，并将检定数据 生成检定记录，保存到数据库中供客户进行预览和打印。

技术参数

3.1  技术指标：

测量范围 (0-1000) mm        光栅分辨力 1μm

最大允许误差 ± (0.03+2x10-6L) mm

重复性 ≤0.01mm

测量速度 ≤ (1-5)分钟/套

仪器使用环境 20±1℃

3.2  适应参数和技术要求：

类型 受检尺宽度

尺钩弧面钢卷尺 8~25mm

测深钢卷尺 8~20mm

摇卷架式钢卷尺 8~20mm

摇卷盒式钢卷尺 8~20mm

摇卷架式纤维卷尺 8~20mm

3.3  仪器参数：

整机重量 320kg

仪器尺寸 长×宽×高：7000×450×1400

仪器特点

4.1 全自动智能测量

在检定大量程钢卷尺时，传统仪器往往需要两人协同完成检定，费时费力。本仪器单人操作即可完成，操作者只需要装上待检尺，在软件界面点击【开始检定】按钮，系统即可完成线纹的全自动测量，极大减轻了操作者的劳动强度，同时也避免人工操作引入的误差。

4.2 高精度高稳定性

仪器采用高稳定性大理石结构，可以保证摄像机相对位置长期稳定，保证仪器的长期数值稳定。由于相机固定，消除了运动带来的误差，具有更高的精度。测量过程不依赖人工读数，排除人为误差，保证极高的测量精度。

4.3 自动计算、 自动处理数据、 自动生成报表

检定过程中自动处理数据、 自动生成报表，海量检定记录存储，随时查询打印。

4.4 检定效率高

设置1个高分辨率相机，一个相机只需要 1 秒就可以完成所在检定点的摄像取图及线纹值处理。同时，可完成尺带自动卷尺、自动收尺和自动施加张紧力的自动化测量过程，无需人工卷绕尺带，操作轻松，检定效率非常高。

4.5 、软件介绍

全自动线纹尺检定软件通过中国软件评测中心 (CSTC) 的测试，并出具测试报告，性能稳定可靠。

仪器配置清单

1 、 全自动线纹尺检定仪主机 1 台：

1) 固定检定点摄像装置；

2) 自动卷尺装置；

3) 自动加载砝码装置；

4) 尺身压紧装置；

5) 电控箱；

6) 图像采集卡。

2 、 零位夹具：

1) 普通钢卷尺零位夹具 1 套；

2) 测深钢卷尺零位夹具 1 套；

3) 尺钩或拉环式钢卷尺零位夹具 1 套。

3 、 铝合金配件箱 1 个。

4 、 5m 标准钢卷尺 1 把 (带检定证书) 。

5 、  台式计算机 1 套：

1) 主机配置：工控机，CPU：双核以上、内存：8G以上、硬盘：500G以上；

2) 显示器：DELL24 寸显示器。

6 、 HP 激光打印机 1 台 (型号随 HP 厂家变更而变更) ；

7 、 电脑桌椅 1 套；

8 、 检定软件 1 套；

9 、 产品使用说明书 1 套；

10 、  产品合格证、保修卡 1 套。

注：本配置清单在满足仪器功能的前提下，具体配置及型号以实际交货为准。
