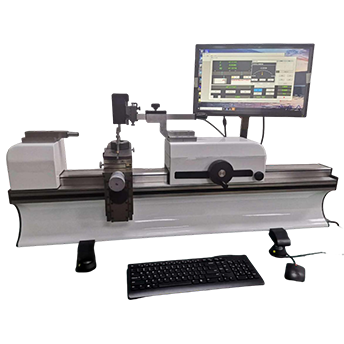

塞尺检定仪

仪器用途说明

塞尺检定仪是万能测长仪的一种简单应用，万能测长仪是一种用于绝对测量和相对测量的长度计量仪器，应用了阿贝比较原理和采用高精密的测量系统，因而具有较高的测量精度。该仪器主要应用于金属加工工业，特别是在机器制造、轴承制造、量具制造及精密工具制造和仪器制造等企业计量室和各级专业计量部门。

SUK系列高精度光栅式测长机采用进口高精度光栅、精密研磨导轨、双向恒测力系统和软件控制系统技术，实现待测件各参数的高精度测量。高精密研磨导轨确保了测量的高稳定性及直线度，采用进口高精度光栅测量系统确保了数据的准确性和可靠性，由电脑软件将数据与测量平台、测力系统、温度传感器温度和光栅采集数据进行计算分析得出各被测件的数据，并测量量程达到0-500/1000mm，主要用于实验室检测量块、光面环规、光面塞规、螺纹环规、螺纹塞规、卡规、量棒、针规尺类、表类等器具。

技术参数

1、测量范围：0-500mm；

2、光栅分辨率0.1μm，重复性0.5μm；

3、最大允许误差±（0.7+L/750）μm（L：单位为mmm） ；

4、万能工作台：

工作台面积：250×85mm；

高度调节范围：0—80mm；

横向行程：25㎜ 绕Y轴倾斜：±2°

工作台转动：±4° 允许荷重：20㎏

测帽内径配合尺寸：φ6H7

5、Φ8mm平面测帽为基准零位，SR20球面测帽点接触测量

6、仪器外形尺寸（㎜）：长×宽×高=950×270×430

7、仪器重量：180kg；

8、参考校准温度：20℃±0.5℃，湿度：（50+5）%

9、储存温度20℃±10℃，湿度：（70+10）%

仪器配置

软件说明

塞尺检定仪软件提供了用户简易操作界面，帮助用户完成塞尺的厚度偏差及弯曲度的检测，测量程序初始化设定以及执行检测程序。运用海德汉长度光栅技术、结构简单，检测结果准确可靠，软件有报表功能，可实现用户检测数据保存需求。

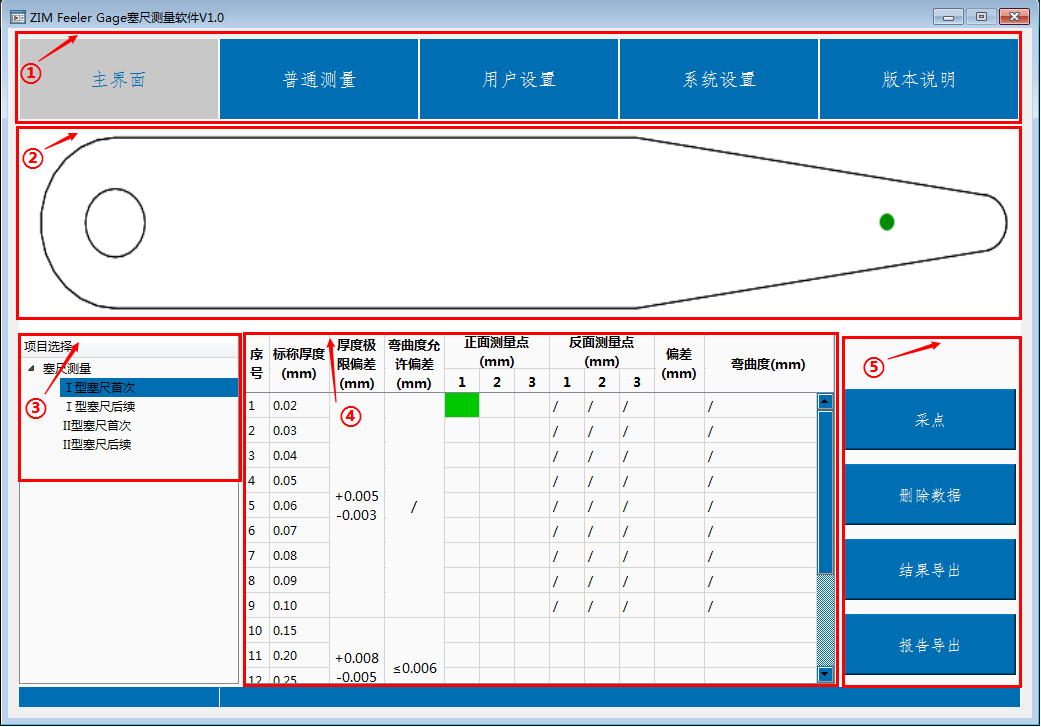

①菜单窗口；②测量示意图窗口；③树型窗口；④数据窗口；⑤工具窗口

软件主要由塞尺测量模块、普通界面功能模块、用户设置功能模块、系统设置功能模块及版本说明功能模块等构成。

软件正常开启后，初始界面为主界面模块，测量示意图窗口显示的是I型塞尺首次测量的示意图，用户可以根据需要选择在树型窗口中选择不同测量类型，在数据窗口中，根据系统内置程序数据关联变化相应的检定模板。软件系统自动引导操作人员按规程的要求采集一个测量数据，数据将会自动记录在表格中，并自动切换至下一测量点，等待测量数据记录。

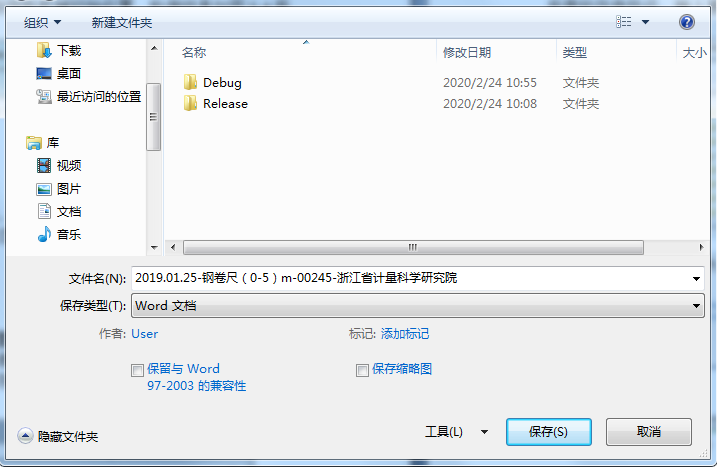

测量结束后，计量人员需对当前的检定结果保存电子数据，点击保存图标按钮，就会弹处Window的标准文件保存对话框。通过改变路径等操作，选择文件所需的存盘路径，输入要保存的文件名，然后按保存按钮。

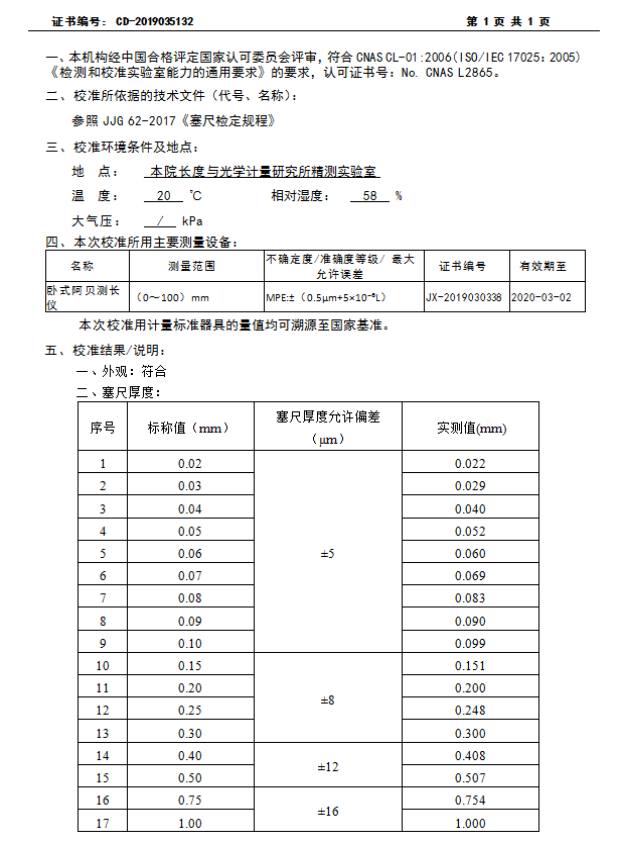

点击报告导出图标按钮，软件能自动生成电子证书（如下图）。
