一、项目编号：
JSGLYZ-20220701号（招标文件编号：JSGLYZ-20220701号）
二、项目名称：
扬州市检验检测中心线缆检测设备采购项目（第二次）
三、中标（成交）信息
供应商名称：苏州晋松计量仪器有限公司
供应商地址：苏州市吴中区苏蠡路60号蠡盛大厦406号

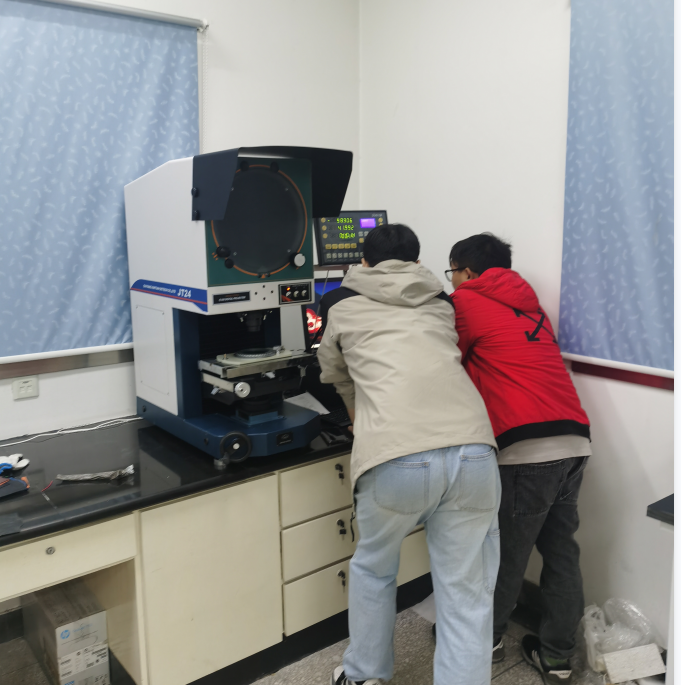

JT24 φ300数据处理投影仪
一．产品特点
1、仪器符合现代造型设计，结构紧凑，操作方便；。
2、 光源采用高亮度、长寿命卤钨灯，照明均匀；
3、外形美观，测量精度高，工作台选用铸铝加工，重量轻；
4、光学系统品质优良，物镜成像清晰，放大倍率准确；
5、反射照明采用光纤传输，体积小、亮度高，使用方便；
6、可选附件齐全，各种零件测量更方便、快捷。
7、透射照明亮度分高低两档可调，适应不同工件的测量要求。
8、JT24型投影仪带有多功能数显表。
二．产品用途
投影仪用于对形状复杂的冲压件、齿轮、凸轮、螺纹及样板进行轮廓比较测量，使用方便，效率高，是一种常用的计量光学仪器。广泛用于包括航空、航天业在内在的各大机械制造业、钟表业、电子行业、仪器仪表业、科研院所及各级计量部门检测站、计量所等。
三．技术参数
1.投影屏
投影屏尺寸： φ300mm 投影屏旋转范围： 0°～360°
旋转角度显示当量 ： 1′ 旋转角度准确度： 6′
2.工作台
工作台面积：326㎜×150㎜
工作台行程： X＝200mm Y＝80mm Z＝80mm
X、Y行程显示当量为：1μm
X、Y坐标示值准确度：(3+L/75)um，其中L为测量长度，单位：mm
工作台承重 ：5kg
3.物镜
| 放大倍率 | 10× | 20× | 50× | 100× |
| 物方线视场 | φ30mm | φ15mm | φ6mm | φ6mm |
| 物方工作距离 | 75.2 mm | 69.5 mm | 27 mm | 26.2 mm |
4.照明光源
透射照明 24V 150W卤钨灯
反射照明 24V 150W卤钨灯
5.仪器的外形尺寸(mm)：
长×宽×高= 420×746×980mm
6.使用环境：室温20℃±5℃，相对湿度不应超过60%
四、附件(含标配件及选配件)
20×物镜（带20×半透半反镜）
50×物镜（带50×半透半反镜）
100×物镜（通用50×半透半反镜）
放大镜、大标尺、小标尺
1、影像边缘检测器
2、顶针架
3、V型架
4、定位压板组
5、圆工作台
五、多功能数显表功能
1、 采集功能：采集元素类型、点、线、圆和圆规散
2、 构建功能：采集的点构造直线、圆和圆弧
3、 组合计算功能：
（a）“点”与“点”组合计算两点距及中点坐标
（b）“点与线”组合计算点线距
（c）“线与线求交”组合计算交点坐标及夹角
（d）“线与线求中”组合，给出两直线中的中线信息
（e）“圆与圆”组合给出（相切、相交、相离）
（f）“圆与直线”组合给出（相切、相交、相离)
4、形位公差处理功能：
（1）圆的圆度和圆弧圆度
（2）直线度测量
（3）同轴度测量
（4）对称度测量
（5）位置度测量
（6）螺纹测量
（7）坐标平移旋转
（8）信息编辑
（照片仅供参考；本公司保留对产品进行改进提高的权利，届时恕不另行通知客户；本产品配置以装箱清单为准。）
