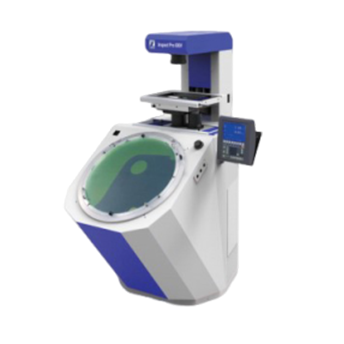

复合式投影仪

1. 设备名称：轮廓投影仪PMP 600

2. 数量：1台

3. 制造商：赵施奈德博士测量技术（青岛）有限公司【授权：Licensed by Schneider（德国施奈德授权）】

4. 设备用途：

轮廓投影仪PMP 600为赵施奈德博士测量技术有限公司专门为适应工间环境而设计的轮廓投影仪，机型整体设计新颖合理，体现了人性化的特点，使操作更加简便。投影图像明亮清晰，投影边界明显，超过同类产品，其最显著的特点是采用世界先进成熟技术及系统以及优秀的售后服务队伍。

5. 设备规格：

(1) 投影屏幕：

(a) 屏幕采用磨砂玻璃Φ600mm，屏幕十字标，360度可旋转，模板图纸固定夹。

(b) 角度编码器：数字显示角度编码器，数值显示分辨率1′。

(2) 高精度测台：

(a) 高精度钢制表面镀镍金属测台，四个T-型槽，精密滚针轴承导轨。

(b) 工作台XY向移动：手动驱动。

(c) 高精度光栅尺：X、Y两轴数显精度0.0005mm，包括电子误差校正；

(3) 三镜头更换机械装置：可同时安装三个物镜，快捷更换放大倍率。

6. 光学系统：

(1) 透射光源：垂直光路，24 V 150 W卤素灯泡，冷却风扇，隔热装置。

(2) 光导纤维表面光系统

(3) 高精度远焦平场物镜：

10 x  视场60mm     工作距离134mm；

20 x  视场：30 mm  工作距离：128 mm

50 x  视场：12 mm  工作距离：90 mm

7. 高精度两轴数显器

1. 采用宽屏液晶显示屏显示信息，显示充分，操作更是方便快捷准确，便于用户学习使用；

2. 支持三种语言：简体中文、English、繁体中文；

3. 点、线、圆、角度、距离、矩形和螺纹等图形元素的测量、预置和构造功能，其采样点可达到50个；

4. 存储100个永久图形元素

5. 清除功能，可以清除列表、清除摆正、清除所有；

6. 反向计数功能，根据用户的需要使用；

7. 折半功能，可以快速确定现时某显示值的1/2值，也可确定区段的中点；

8. 权限功能，用户需要密码才可具有所有操作项的权限；

9. 呼出功能，通过输入ID号将已存储永久图形元素从图形列表里调出来使用；

10. 打印功能，可以打印图形元素和三轴的显示值；

11. 用户程序，用户可录制测量工件的操作步骤并运行，且能循环运行，批量测量同一种工件更加方便快捷；

12. 可分别显示极座标和直角座标，并能同时显示毫米与英寸的测量值，且能切换其主次；

8. 基本机型技术指标：

1. 测量范围：250 (X) × 125 (Y) mm；

2. 测台规格：520 × 280 mm；

3. 工作台最大承重：20kg；

4. 长度测量不确定度，按ISO10360-2现行有效标准VDI/VDE 2617

MPEExy = ±(2.8 + L/75mm) µm, 测量长度L in mm

重复精度：2.0 µm ( *  MPEExy仅适用于透射光，环境条件20° C ± 1K,，温度梯度 ∆th = 0.5° K/h.)

5. 放大倍率误差：0.06%。

9. 设备工作条件：

1. 电源：220V±5%，50Hz±1%，漏电保护；

2. 工作环境温度：15~35°C，每小时变化±2°C（精度保证温度为20°C±1°C，温度变化梯度为1°C/h）；

3. 安装场地之地面震动，当频率小于10Hz时，周围振幅必须在2μ P-P以下。当频率在10Hz到50Hz之间时，则加速度不应超过0.4Gal。安装场所应远离冲压床机器或大卡车通路等震动源，如果振动超过这些限制，应该采用防震措施，需要时建议建防震地基，以确保机台精度。

4. 相对湿度：30% ~ 75%；

5. 避免强光直接照射屏幕；

6. 按照国标计量室规定设置地线（单独设置）；

7. 仪器用电源必须从变电室直接引出，严格与其他加工机械电源分离。

10. 随机资料：

1. 设备的中文操作使用说明书一份；

2. 装箱清单一份；

3. 仪器出厂合格证一份；

4. 配件工具箱一个。

11. 技术服务：

1. 设备安装调试、验收及培训：

(a) 设备抵达买方后，由卖方派技术人员到买方现场双方共同开箱，卖方人员负责进行免费安装调试，买方负责提供适合验收条件的仪器安放地、工具及经计量检定合格的标准检具等必要的协助，附件配置及设备调试卖方结合买方实际测量需要进行，并达到仪器的测量精度要求；

(b) 仪器调试完毕后，由买卖双方共同进行验收，验收内容包括供货配置清点、主机技术性能和技术指标的检定，验收合格后，双方签订验收报告，验收报告一式两份，双方各执一份，至此设备正式移交买方；

(c) 验收合格后，卖方对买方技术人员进行相关培训，培训时间为2-3个工作日，最终达到买方技术人员能够自行操作和维护保养该设备及检测零部件的能力；

(d) 验收依据：按照投影仪国标的验收标准或者双方协商认可的标准方法进行验收。

2. 售后服务：

(a) 保修期自仪器验收合格双方签署验收报告之日起12个月。

(b) 保修期内，设备正常使用中非人为原因造成的故障，卖方负责免费维修以及零部件更换。如果用户自行在机器上安装其他设备、软件或者驱动程序，由此而产生的机器故障不在保修范围内；由于买方操作人员或其他人员违反操作规程或轻率造成的仪器损坏不在保修范围内。

(c) 设备保修期后，卖方继续向买方提供维修服务及零部件更换，免费提供软件功能升级，提供广泛的技术支持及仪器增加功能或改装服务，合理收取适当的服务费及零部件费，终生负责有偿服务。

(d) 服务响应时间：卖方接到买方故障通知后24小时内作出反应，以最短的时间内到达现场，排除故障。

12. 设备包装箱及运输方式：

1. 符合运输方式的包装，包装材料满足卫生及环境保护方面的要求。

2. 运输方式：陆运。
