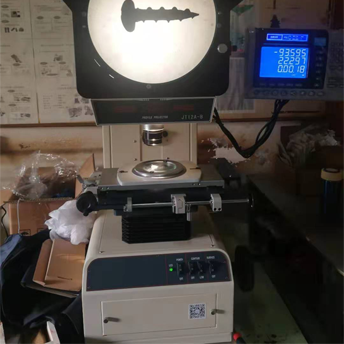

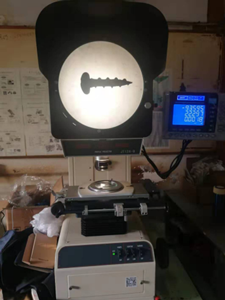

立式投影仪

一．产品特点

1、高低两档不同的透射照明，适应不同工件的测量要求。

2、特殊工艺加工的非球面聚光镜照明系统，让投影屏视场明亮匀称，减少测量误差，精度更有保证。

3、轴流风机双向散热，超强散热功效，国产同类投影仪无可比拟的散热优势。

4、体积小，重量轻，占地省。

5、量身订做长寿命灯泡，满足连续长时间使用投影仪需求。

6、可选附件齐全，各种零件测量更方便、快捷。

7、投影屏影像为正像。

8、JT12A-B型投影仪带有多功能数显表。

9、反射照明系统调节方便、稳定可靠、操作舒适。

10、工作台底座关开门设计，维护更显方便。

二．产品用途

投影仪用于对形状复杂的冲压件、齿轮、凸轮、螺纹及样板进行轮廓比较测量，使用方便，效率高，是一种常用的计量光学仪器。广泛用于包括航空、航天业在内在的各大机械制造业、钟表业、电子行业、仪器仪表业、科研院所及各级计量部门检测站、计量所等。

三．技术参数

1.投影屏：投影屏尺寸：φ300mm / 投影屏旋转范围：0°～360° / 旋转角度显示当量 ：1′ /  旋转角度准确度：6′
2.工作台：工作台面积：340mm×152mm / 工作台行程： X＝150mm  Y＝50mm   Z＝80mm / X、Y行程显示当量为：1μm / X、Y坐标示值准确度：(4+L/25)um，其中L为测量长度，单位：mm / 工作台承重 ：5kg

3.物镜

4.照明光源：透射照明  12V 100W卤钨灯 / 反射照明  24V 150W卤钨灯
5.仪器的外形尺寸(mm)：长×宽×高= 480×780×1150mm
6.使用环境：室温20℃±5℃，相对湿度不应超过60%　

四、附件(含标配件及选配件)

20×物镜（带20×半透半反镜）/ 50×物镜（带50×半透半反镜）/ 100×物镜（通用50×半透半反镜）
放大镜、大标尺、小标尺

1、影像边缘检测器 2、顶针架 3、V型架 4、定位压板组 5、圆工作台

五、 JT12A-B：多功能数显表功能

1、 采集功能：采集元素类型、点、线、圆和圆规散
2、 构建功能：采集的点构造直线、圆和圆弧

3、 组合计算功能：

（a）“点”与“点”组合计算两点距及中点坐标

（b）“点与线”组合计算点线距

（c）“线与线求交”组合计算交点坐标及夹角

（d）“线与线求中”组合，给出两直线中的中线信息

（e）“圆与圆”组合给出（相切、相交、相离）

（f） “圆与直线”组合给出（相切、相交、相离)

 4、形位公差处理功能：（1）圆的圆度和圆弧圆度 / （2）直线度测量 / （3）同轴度测量 / （4）对称度测量 / （5）位置度测量 / （6）螺纹测量 / （7）坐标平移旋转 / （8）信息编辑

照片仅供参考；本公司保留对产品进行改进提高的权利， 届时恕不另行通知客户；本产品配置以装箱清单为准。
