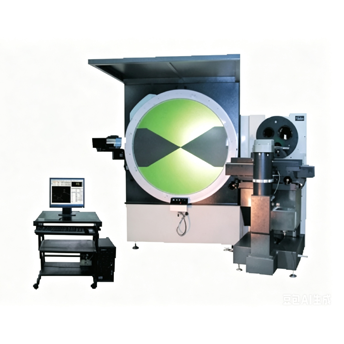

卧式投影仪

一．产品特点

1、采用进口飞利浦长寿命卤钨灯，满足长时间使用投影仪的需求；

2、工作台运动范围大，承重能力强，适合大尺寸零件的测量；

3、投影屏面积大，对各种大尺寸复杂零件做比较测量时，能一次完全显示，测量效率高；

4、高精度物镜转盘，变换倍率方便，定位准确；

5、工作台能转动±12°，便于测量带螺旋角之类的零件；

6、采用先进的光栅传感器数显技术和数据处理系统，误差小，效率高；

7、JT7-C配计算机及PCI卡、二坐标测量软件，手持操纵控制盒，可实现电动控制测量；

二．产品用途

本仪器能方便地测量各种复杂形状零件的长度、角度、轮廓及表面形状等参数，测量对象例如：齿轮、凸轮、螺纹、各种样板、各类刀具、液压件等，特别适用于大尺寸工件的形状尺寸测量，广泛应用于汽轮机厂、航空航天发动机厂、工具模具制造厂及相关的各种机械制造行业。

三．技术参数

1.、投影屏尺寸： Φ1 2 0 0 mm / 旋转分辨率： 1′

2、工作台面尺寸： 800×230

3、测量范围：纵向：400 mm / 垂向：250 mm / 转动： ±12° / 横向（调焦）： 150 mm

4、测量分辨率： 0.001 mm

5、物镜：

6、物镜光轴：离台面最大距离： 255mm / 离台面最小距离： 55mm

7、顶针架：允许最大直径： φ400mm / 允许最大长度：  450mm

8、垂直方工作台通光孔尺寸： 410mm×255mm / 垂直圆工作台通光孔尺寸： φ180mm

9、照明光源 ： 透射照明卤钨灯  24V250W / 反射照明白炽灯 16V150 W

10、仪器外形尺寸（mm）（长×宽×高）3500×2360×2250

11、仪器重量： 4000kg

四．软件功能：二坐标测量软件

1、采集功能：采集点、线、圆和圆弧。

2、构建功能：采集的点构造直线、圆和圆弧。

3、组合计算功能：“点与点”组合计算两点距及中点坐标；“点与线”组合计算点线距；“线与线求交”组合计算交点坐标及夹角；“线与线求中”组合计算两直线的中线信息；“圆与圆”组合计算交点、圆心距信息；“圆与直线”组合计算交点、圆心到直线信息。

4、形位公差处理功能：圆和圆弧的圆度测量 / 直线度测量 / 同轴度测量 / 对称度测量 / 位置测量

5、坐标系变换：直角坐标系和极坐标系的坐标变换 / 建立新坐标和摆正坐标

6、数据输出：可输出到AUTOCAD、EXCEL、WORD中进行进一步的数据处理。
