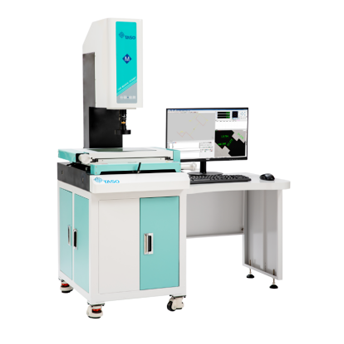

一、仪器原理
概述：它是在测量投影仪的基础上进行的一次质的飞跃，它将工业计量方式从传统的光学投影对位提升到了依托于数位影像时代而产生的计算机屏幕测量。
工作原理：利用表面光或轮廓光照明后，经变焦距物镜通过摄像镜头，摄取影像再通过S端子传送到电脑屏幕上，然后以十字线发生器，在显示器上产生的视频十字线为基准，对被测物进行瞄准测量，并通过工作台带动光学尺，在X、Y方向上移动由多功能数据处理器进行数据处理，通过软件进行计算完成测量。
二、仪器特点
1. 由二维平面工作台、光栅尺与数据箱组成数字测量及数据处理系统； | 2. 仪器具有多种数据处理、显示、输入、输出功能； |
3. 采用非接触式光学测量，对产品不造成任何伤害，测量结果精准； |

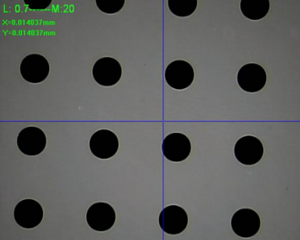

4. 变焦物镜与十字线发生器作为测量瞄准系统； |

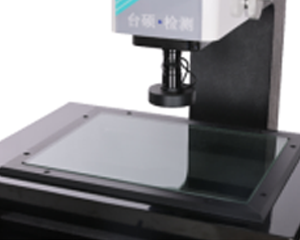

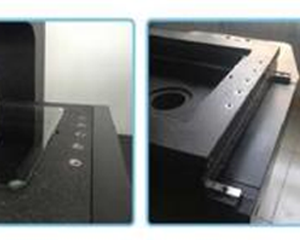

5. 整机底座、立柱、 X/Y 平台均采用大理石材质,永不变形，精度高,稳定性强。 |

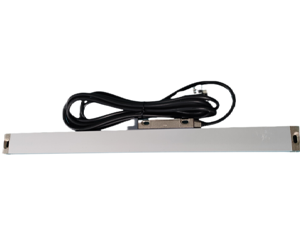

6. 采用高精度封闭式光栅尺，防尘、防潮、防油，耐腐蚀。 |

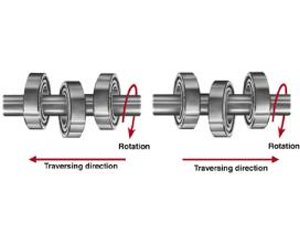

7. 采用无牙螺杆摩擦传动专利技术，运行平稳，噪音低，速度快，永不回弹 |

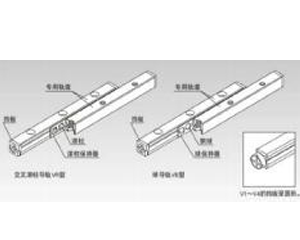

8. 采用精密级交叉导轨结构，摩擦小，噪音低，运行稳定，精度保持持久 |

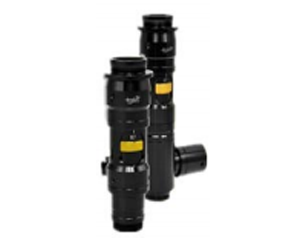

9. 采用 6.5:1 高清卡位连续变倍镜头，变换倍率无需校正, 光学放大 0.7-4.5 倍 ,影像放大 30-180 倍 |

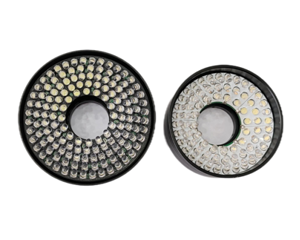

10. 表面环形光源特色：使难以观察的边缘清晰呈现， 光源的角度从27°到75° - 大型环形光:可调整为5环， 8区域，40小区块 - 标准环形光:可调整为2环， 8区域，16小区块 - 长与短工作距离提供选择 |

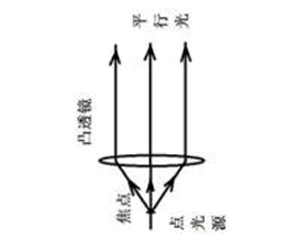

11. 底光采用可调式平行透镜 LED 冷光源，产品轮廓边缘呈像更清晰； |

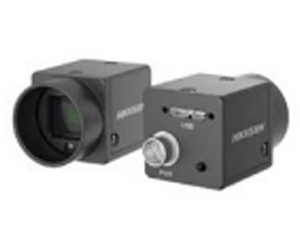

12. 采用定制型超高清数字相机，像素高，帧率快， 全屏呈像效果极佳，无拖影。 |
三、仪器参数
1 | 测量行程(X轴×Y轴) | 300 mm×200 mm |
2 | Z轴升降测量范围 | ≤200mm |
3 | 光栅尺分辨率 | 0.001mm |
4 | X、Y轴线性精度值误差 | E≤(2.5+L/200)μm （L单位mm，指被测长度） |
5 | Z轴线性精度误差 | E≤(5+L/100)μm （L单位mm，指被测长度） |
6 | 玻璃台面尺寸 | 328 mm×228 mm |
7 | 玻璃台面尺寸 | ≤25 kg |
8 | 视频总倍率 | 约30X～180X |
9 | 主机外形尺约 | 770 mm×1257mm×1535 mm |
10 | 仪器总重 | 约 260 kg |
11 | 数据输出 | 测量数据 Word(doc)、Excel(xls)格式、 物件放大摄像图形(bmp、jpg)、二维图形 AutoCAD(dxf)、 |
12 | 数据导入 | 二维图形AutoCAD(dxf)) |
13 | 注意：Z轴升降高度与测量高度可根据测量需求，定制加高（定制型费用另计） | |
四、仪器配置
1 | 影像系统 | 高解析分辨率1/3”彩色CCD 或 数字相机 | |
2 | 物镜 | 手动卡位高清镜头 光学放大倍率0.7×-4.5× 定格倍率 | |
3 | 光栅尺 | 高精度精密光栅尺,分辨率0.001mm | |
4 | 光源 | 表面光 | 台硕自主定制环形LED冷光源，亮度可微调 |
5 | 轮廓光 | 台硕自主定制LED圆形可微调式投射冷光源 | |
6 | 传动方式 | X、Y轴台湾精密无牙传动＋ 台湾HIWIN线性导轨 | |
7 | Z轴驱动方式 | 伺服电机 定位精度： 0.001mm | |
8 | 操作方式 | X、Y轴均为手动操作，Z轴电动 | |
9 | 机台底座、Z轴立柱 | 高精度花岗岩 | |
10 | 测量软件 | TASO VMM光学视觉精密智能测量软件 | |
11 | 电源 | AC 220±5V、50Hz | |
12 | 建议使用环境 | 温度 20±3 ℃，湿度35%-65% | |
13 | 玻璃校正片 | 1片 | |
14 | 软件加密锁 | 1个 | |
15 | 电脑 | 1台 | |
16 | 设备桌子/电脑桌 | 1张 | |
五、仪器功能
1．Z轴自动对焦：由电脑自动判定对焦面，以保证每次对焦的精准度，减少人为判定产生的误差，提高对焦的重现性，使对焦后影像达到最佳，从而也提高后续测量的精度。
2．Z轴光学测高： 可以简单测量高、台阶高度、普通盲孔深度、平面度等
3．基本测量：点、线、圆、弧、椭圆的测量。

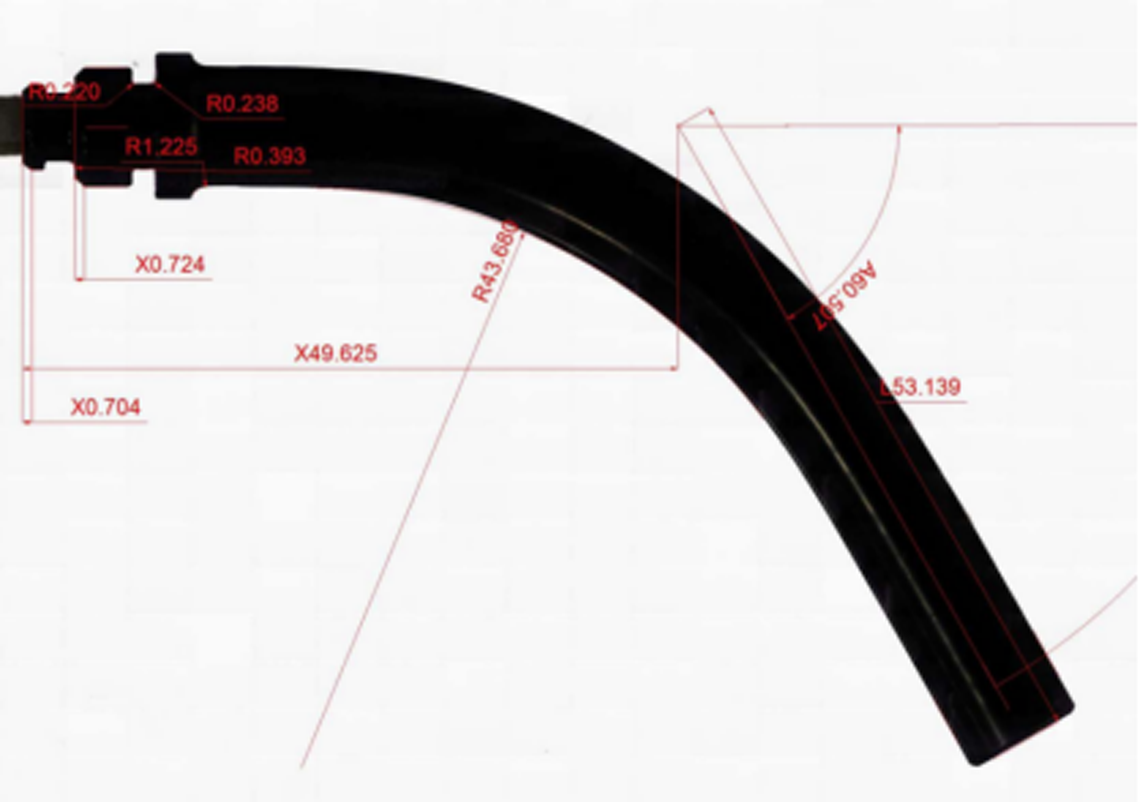

4．在线标注：可以在实时影像中标注尺寸，半径标注、直径标注、角度标注、线性标注、对齐标注、文本标注、坐标标注等。
5．离线标注：可以在鸟瞰的全图中进行标注尺寸。
6．几何测量：两圆弧顶点距离、两直线的距离、垂直线、平行线、剪切直线、延长直线、两线交点、线圆交点、两圆交点、圆的切线、两圆切线、两线连接弧、角平分线。
7．辅助功能：复制、全选、删除、移动、镜像、旋转。
8．坐标系：设置客户坐标系、三点设定坐标系、坐标原点平移、坐标旋转。
9．坐标标注：以自设的坐标原点(0,0)为基准，标注画面上任意一点的坐标位置。
10．对比：AutoCAD标准工程图可输入实时影像区中，令AutoCAD工程图与实际工件外形重叠进行对比，从而找出工件和工程图的区别。
11．绘图：可将实时影像中的实际工件外形进行描绘，形成完整的工程图，绘图方式和AutoCAD相似。

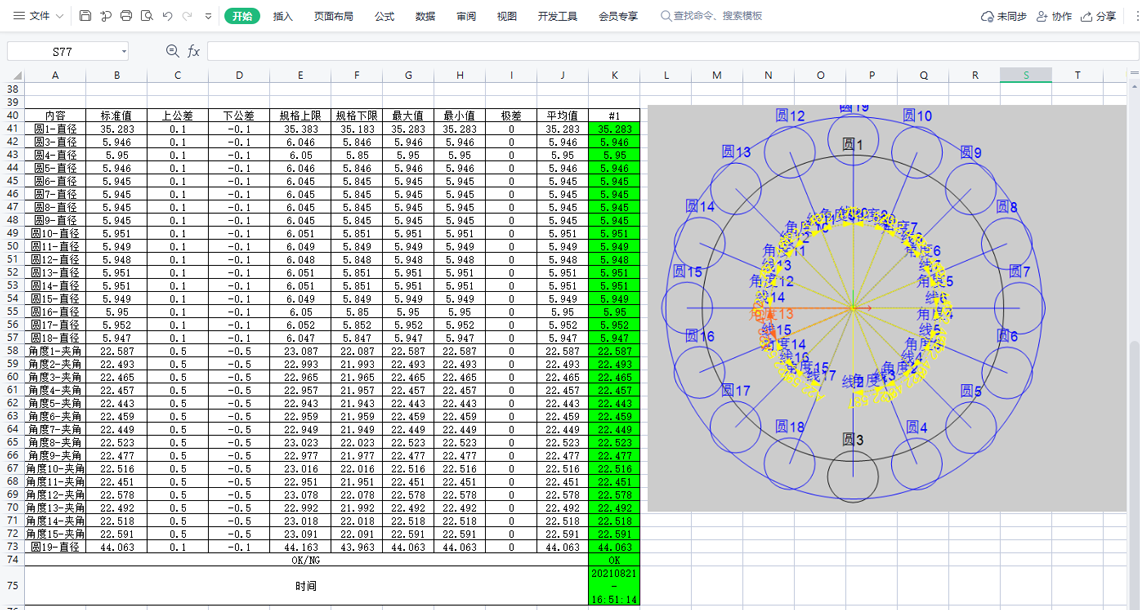

12．报表格式：测量数据可以直接导入成EXCEL、word、CAD图档。
13．自动寻边功能：软件采用自动寻边取点，可以减少肉眼判断带来的误差。

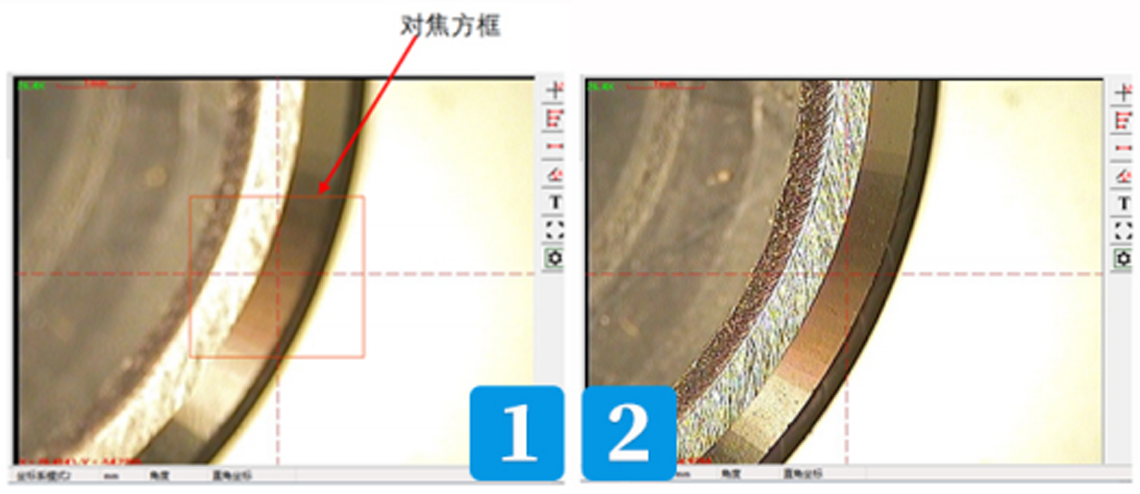

自动对焦参考图：
将产品某区域移动到图像区，点击软件上的自动对焦按钮后，会出现图1中的对焦方框，确定位置后，软件会控制机台自动移动Z轴，并最终停留在成像清晰的位置，如图2所示。

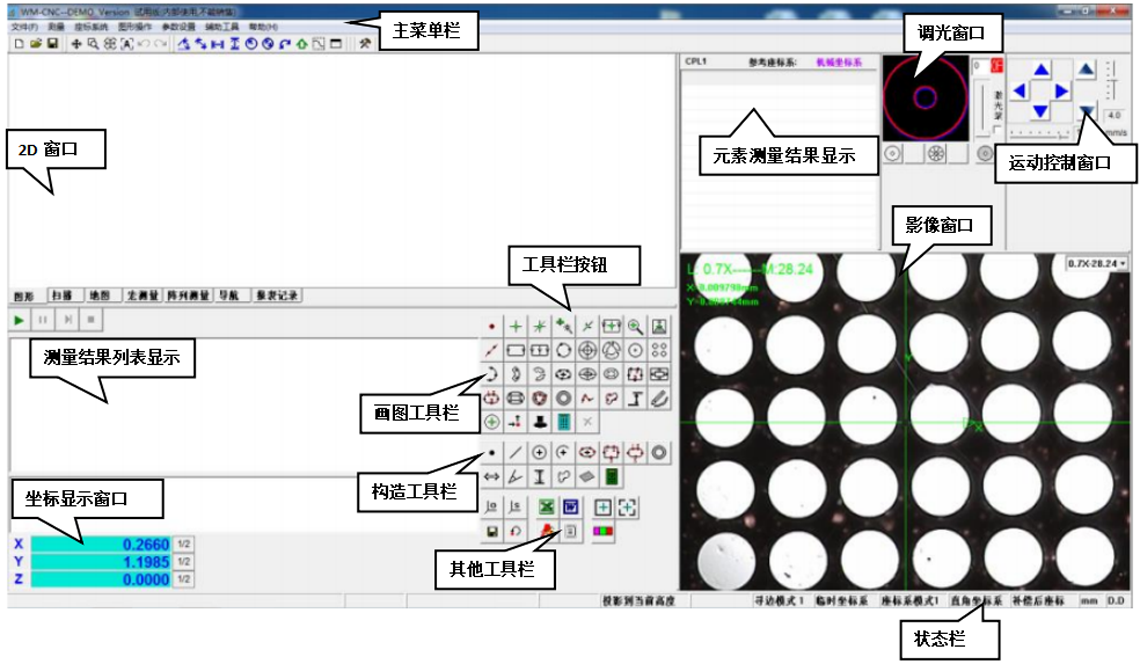

软件界面：人性化操作界面，智能型简单、易学易用。
光源：LED冷光源，避免被测物体受热变形，使用寿命长。

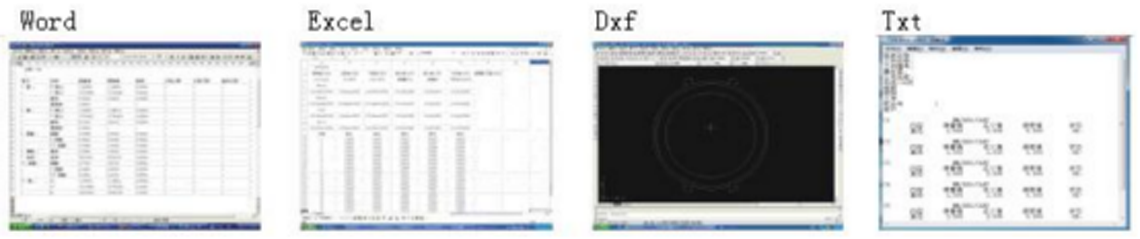

数据输出：测量结果可以以不同形式输出保存，便于后期查阅；
六、Z轴选配件
名称 | 产品参考图 | 价格/件 | 功能 | 备注 |
Renishaw探针 |
| — | 可以接触式测量待测品的高、 宽、长度、两面的夹角、 盲孔深度、圆锥的顶角、 圆柱的直径、平面度等； | 1.标准附带φ2mm和 φ1mm测针各一个 2.Z轴自动型影像仪加探针后， 测量时，探针接触到产品时 可自动回弹，具备一定探针保护 功能。属于接触式测量 |

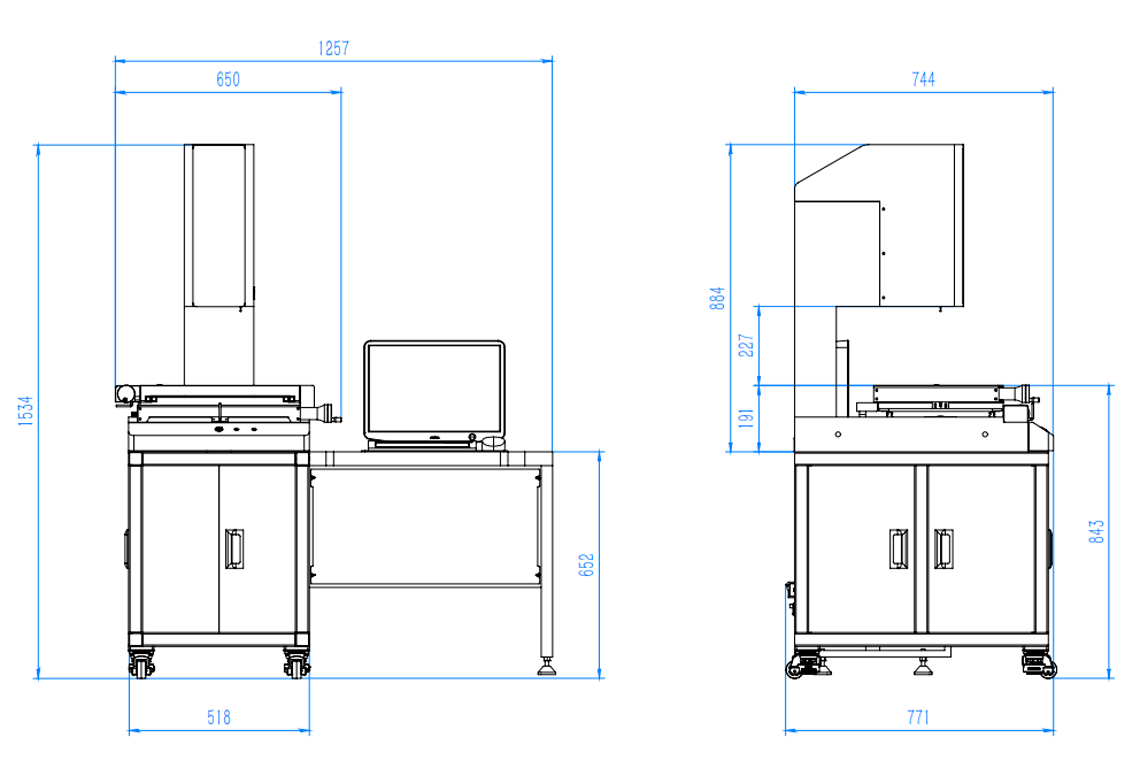

七、仪器外形图（尺寸单位：mm）
